#기계특허 #기구특허 #장치특허 #기계장치특허 #특허도면
목차
1. 기계·기구·장치 특허 도면의 기본 역할｜심사에서 도면이 중요한 이유
1-1. 기계·기구·장치 특허 도면과 명세서 일치성 — 법적 요건 기반 검토
1-2. 기계·기구·장치 특허 도면 필수 구성요소 — 부호·참조부호·형상 표시 기준
1-3. 기계·기구·장치 특허 심사에서 도면 누락·오류로 발생하는 주요 거절사유
2. 기계·기구·장치 특허 정면도 작성 기준｜구성·형상의 정확한 표현
2-1. 기계·기구·장치 특허 정면도 필수 기재 항목 — 전면 형상 중심
2-2. 기계·기구·장치 특허 정면도 비례·형상 표현 기준
2-3. 기계·기구·장치 특허 정면도 작성 시 자주 발생하는 오류와 심사 포인트
3. 기계·기구·장치 특허 측면도 작성 기준｜동작·결합 관계 표현
3-1. 기계·기구·장치 특허 측면도에서 보여야 하는 구조적 특징
3-2. 기계·기구·장치 특허 측면도 축·결합부·작동 메커니즘 표시 방법
3-3. 기계·기구·장치 특허 측면도 생략 가능 여부와 판단 기준
4. 기계·기구·장치 특허 단면도 작성 기준｜내부 구조·세부 메커니즘 표현
4-1. 기계·기구·장치 특허 단면도 절단면 선택 기준
4-2. 기계·기구·장치 특허 단면도 재질·형상·작동원리 기술 시 유의사항
4-3. 기계·기구·장치 특허 단면도 누락 시 신규성·진보성 판단 문제
5. 기계·기구·장치 특허 분해도 작성 기준｜부품 구성·조립 관계 표현
5-1. 기계·기구·장치 특허 분해도 부품 배열·조립 순서 표현 기준
5-2. 기계·기구·장치 특허 분해도에서 결합부·작동부 명확화 포인트
5-3. 기계·기구·장치 특허 분해도가 필수적인 기술 유형(기계 장치 중심)
1-1. 기계·기구·장치 특허 도면과 명세서 일치성 — 법적 요건 기반 검토
기계·기구·장치 특허 도면은
특허청(지식재산처) 심사 기준에서 명세서와 동일한 기술적 내용을
시각적으로 증명하는 핵심 자료로 활용됩니다.
특허청(지식재산처) 심사기준(특허청(지식재산처) 심사기준 총론)에 따르면
도면은 발명의 구조·형상·작동방식을 명확히 보여야 하며,
명세서의 기재 내용과 일치하지 않으면
신규성·진보성 판단에도 직접적인 영향을 미칠 수 있습니다.
특히 기계·장치 분야는
부품 간 결합관계나 동작 흐름을 도면으로 설명해야 하므로
정면·측면·단면·분해도와 같은 다양한 시각 표현이 필수입니다.
도면이 명세서와 일관되게 구성되면
청구항 해석 범위가 명확해지고
특허권 행사 시에도 불필요한 분쟁을 예방할 수 있기 때문에
도면 완성도는 기계 특허 출원에서 매우 중요한 요소입니다.
1-2. 기계·기구·장치 특허 도면 필수 구성요소 — 부호·참조부호·형상 표시 기준
기계·기구·장치 특허 도면을 작성할 때는
특허청(지식재산처) 도면 기재 기준에 따라
부호·참조부호·도면 번호·도면 리스트를 명확히 구성해야 합니다.
각 구성요소는 기술적 특징을 시각적으로 연결하는 역할을 하며,
특히 부품 사이의 위치관계와 작용구조를
정확히 파악하도록 배치하는 것이 핵심입니다.
도면의 선 굵기·명암·실선/점선 사용은
국제특허(PCT) 규정 및 특허청(지식재산처)의 도면 작성 규칙을 따라야 하며,
부호 기재는 명세서 설명과 동일한 용어를 사용해야
심사 과정에서 혼란을 줄일 수 있습니다.
이러한 구성요소가 충실히 반영되면
도면 자체만으로도 기계장치의 구조를 이해할 수 있어
등록 가능성을 높이고 거절사유를 줄일 수 있습니다.
1-3. 기계·기구·장치 특허 심사에서 도면 누락·오류로 발생하는 주요 거절사유
기계·기구·장치 특허 출원에서
도면의 누락·불명확한 선 처리·부호 오류는
대표적인 거절사유로 분류됩니다.
특허청(지식재산처) 심사기준(도면 규정)에 따르면
구조를 특정하는 데 필수적인 도면이 누락되면
발명의 기재불비로 판단될 수 있으며,
정면도·측면도·단면도의 부정확한 표현은
기계적 구성 판단을 어렵게 하여
청구항 해석에 불리하게 작용합니다.
또한 분해도에서 부품 간 결합관계가 모호하거나
단면도에서 내부 구조가 불명확하게 표현될 경우
기술적 효과 및 작동방식이 충분히 설명되지 않는다는 이유로
진보성 검토 단계에서도 불리한 평가를 받을 수 있습니다.
따라서 출원 전 도면 오류를 검토하고
명세서와의 일치 여부를 점검하는 절차가 필수적입니다.
2-1. 기계·기구·장치 특허 정면도 필수 기재 항목 — 전면 형상 중심
기계·기구·장치 특허에서 정면도는
발명의 전체적인 외형·구성·비례를 가장 먼저 보여주는
기초 도면으로 평가됩니다.
특허청(지식재산처) 도면심사기준에 따르면
정면도에는 발명의 가장 특징적인 전면 형상이
왜곡 없이 표현되어야 하며,
구성요소 간 배치 관계가 명확하게 드러나야 합니다.
특히 전면도는
측면도·단면도·분해도와 함께
발명의 전체 구조를 완성하는 기본 자료이므로
기계장치의 핵심 구성(몸체, 프레임, 이동부, 작동부 등)을
실선·부호·번호를 사용해 정확히 표시해야 합니다.
정면도에서 표시된 내용은 명세서의 ‘구성요소 설명’과
청구항의 ‘구성요소 나열’과 일치해야 하며,
이 일치 여부가 신규성·진보성 판단에도 영향을 줍니다.
2-2. 기계·기구·장치 특허 정면도 비례·형상 표현 기준
기계·기구·장치 특허 정면도는
비례(비율), 형태, 패턴을 실제 구조에 맞게 표현해야 하며
특허청(지식재산처)이 규정한 선 굵기·실선·점선 사용 원칙을 준수해야 합니다.
정면도의 비례는
부품 간 상대적 크기를 파악하는 데 핵심이므로
과도한 단순화나 생략은 허용되지 않습니다.
특히 실선은 ‘실존하는 구조’를 의미하고
점선은 ‘보이지 않는 내부 구조 또는 후면’을 의미하므로
기계장치의 실제 형태를 고려해 사용해야 합니다.
비례 표현이 정확하면
심사관이 발명의 구조적 특징을 쉽게 이해할 수 있어
출원인의 기술적 차별성을 보다 확실하게 전달할 수 있습니다.
2-3. 기계·기구·장치 특허 정면도 작성 시 자주 발생하는 오류와 심사 포인트
기계·기구·장치 특허 정면도를 작성할 때
가장 많이 발생하는 오류는
① 부호 누락, ② 선의 중복·불명확한 선 처리,
③ 비례 왜곡, ④ 명세서와 도면 용어 불일치입니다.
특허청(지식재산처) 심사기준에서는
도면과 명세서 간 불일치가 있을 경우
발명의 구성 자체를 명확히 특정할 수 없다고 판단하여
거절사유가 될 수 있다고 명시합니다.
정면도가 부정확하면
측면도·단면도와의 일관성도 무너지기 때문에
전체 도면 세트의 신뢰도도 함께 떨어집니다.
따라서 정면도 작성 시
부호·비례·선 처리·용어 일치성을 먼저 점검하고
필요할 경우 CAD 또는 전문 도면 작업을 통해
기계장치의 구조가 명확하게 해석되도록 보완해야 합니다.
3-1. 기계·기구·장치 특허 측면도에서 보여야 하는 구조적 특징
기계·기구·장치 특허 측면도는
정면도에서 보이지 않는 깊이 방향의 구조를 보여주는 도면으로,
특허청(지식재산처) 도면심사기준에서도
“동작·결합 관계를 설명하는 핵심 도면”으로 규정됩니다.
측면도에는 축 방향, 회전·이동 경로,
기구부 간 거리 및 높이 관계 등이 명확히 표시되어야 하며
기계장치의 운동 구조를 이해하는 데 필수적인
결합부·지지부·회전부가 실선으로 분명히 표현되어야 합니다.
이러한 구조적 특징이 명확하게 드러나야
청구항의 기능적 구성요소가
실제로 구현 가능한지 판단할 수 있어
등록 가능성에도 직접적인 영향을 줍니다.
3-2. 기계·기구·장치 특허 측면도 축·결합부·작동 메커니즘 표시 방법
특허청(지식재산처) 도면 작성 기준에 따르면
측면도에서는 축(shaft), 힌지부, 결합부, 레일 등
기계장치의 동작 경로에 관여하는 부품을
기호·부호·실선을 이용해 명확히 표시해야 합니다.
예를 들어 회전축은 중심선을 따라 표시하고,
슬라이딩 구성은 이동 방향을 화살표로 표현하면
작동 메커니즘이 시각적으로 명확해집니다.
또한 결합 구조는
정면도와 측면도 사이에서
부호·기호가 동일하게 유지되어야 하며,
도면 간 표현이 불일치할 경우
기재불비 또는 구성 특정 불충분으로
거절사유에 해당할 수 있습니다.
따라서 측면도는
구조+작동+결합 관계가 한눈에 드러나는 방식으로
정확히 표현하는 것이 중요합니다.
3-3. 기계·기구·장치 특허 측면도 생략 가능 여부와 판단 기준
일부 기계·기구·장치 특허에서는
기술적 내용을 모두 정면도·단면도·분해도로 설명할 수 있을 때
측면도 생략이 허용되기도 합니다.
그러나 특허청(지식재산처) 도면심사기준에서는
“구조를 특정하는 데 필요한 도면은 생략할 수 없다”고 명시하고 있으므로
측면도가 발명의 구조나 작동을 이해하는 데 필요할 경우
반드시 포함해야 합니다.
측면도 생략 가능 여부는
① 구조가 평면적으로만 구성되는지,
② 깊이 방향의 움직임이 있는지,
③ 결합부가 전·후면에서 동일하게 보이는지
등에 따라 판단합니다.
기계장치는 대부분 3차원 구조를 가지므로
실무에서는 측면도 생략이 거의 불가능하며
정확한 등록 가능성을 위해 측면도 포함이 권장됩니다.
4-1. 기계·기구·장치 특허 단면도 절단면 선택 기준
기계·기구·장치 특허에서 단면도는
내부 구조와 작동 경로를 증명하는 핵심 도면이다.
특허청(지식재산처) 「도면 작성 기준」에서도 절단 위치는
기능 구현 요소가 가장 명확히 드러나는 방향 선택을 우선하도록 규정하고 있다.
절단면은 다음 기준으로 선택해야 한다.
✅ 내부 구성요소(축·기어·레버 등)의 운동 경로가 충분히 드러나는지
✅ 유압·전류·동력 전달 등 작동 흐름을 설명할 수 있는지
✅ 결합부·체결부의 구조적 차별성이 확인되는지
단면도는 단순 외형이 아니라
청구항 구성·발명 효과를 논리적으로 입증하는 방향으로 작성해야 하며,
부적절한 절단면 선택은 신규성·진보성 판단에서
불리한 평가로 이어질 수 있다.
복수 절단이 가능한 경우에는
특허청(지식재산처)이 권고하는 것처럼
발명의 본질적 특징이 가장 잘 보이는 절단면을 선택하는 것이 원칙이다.
4-2. 기계·기구·장치 특허 단면도 재질·형상·작동원리 기술 시 유의사항
단면도에는 구성 재질·두께·형상·작동 메커니즘이
명확하고 일관된 방식으로 표현되어야 한다.
특허청(지식재산처) 도면 요건상 반드시 충족해야 할 사항은 다음과 같다.
✅ 절단면 표현을 위한 해칭(Hatching) 패턴의 일관성 유지
✅ 재질이 다르거나 분리되는 요소는 독립된 도면부호로 구분
✅ 회전부·왕복부·기어 등은 작동 방향을 이해할 수 있는 형상 표현
단면도를 지나치게 단순화하거나
해칭 방향이 불규칙하면
발명의 구성·작동 판단이 모호해져 심사 불이익이 발생할 수 있다.
또한 아래 항목도 반드시 점검해야 한다.
✅ 링크기구·기어트레인 등 동력 전달 경로가 시각적으로 확인되는지
✅ 내부 유동(공기·유체 등)이 있는 경우 연결 통로가 정확히 드러나는지
✅ 도면부호가 명세서와 1:1로 정확히 일치하는지
단면도의 정확성은 단순 작화 문제가 아니라,
권리범위 해석·침해 판단·분쟁 대응에서의 기술적 근거가 되므로 필수적이다.
4-3. 기계·기구·장치 특허 단면도 누락 시 신규성·진보성 판단 문제
단면도가 누락되면 특허청(지식재산처) 심사에서
기술적 특징을 확인하기 어렵다는 이유로
신규성 또는 진보성 판단이 불리해질 수 있다.
심사사례에서 반복적으로 지적되는 문제는 다음과 같다.
✅ 내부 구조가 보이지 않아 기존 기술과 차별점 판단이 어려움
✅ 외관도만으로는 기술적 효과 입증이 불가능
✅ 구성요소의 결합 관계가 불명확해 청구항 해석에 제한 발생
아래와 같은 발명에서는 단면도 누락이 치명적 거절사유가 된다.
✅ 핵심 요소가 내부에서 동작하는 기계 구조
✅ 기어·캠·스프링·실린더 등 작동 경로가 내부에 존재하는 경우
✅ 압력·전류·유체 흐름 등 내부 통로 중심 기술
즉, 단면도는 기술적 차별성 입증뿐 아니라
신규성·진보성 판단 → 권리범위 확정 → 분쟁 대응까지
모든 절차에서 필수 자료다.
따라서 기계·기구·장치 특허 출원 시 단면도는
누락 없이, 발명의 기능적 특징을 충분히 나타내는 수준으로
반드시 포함해야 한다.
5-1. 기계·기구·장치 특허 분해도 부품 배열·조립 순서 표현 기준
기계·기구·장치 특허에서 분해도는
부품 구성과 조립 순서를 한눈에 제시하는 핵심 도면이다.
특허청(지식재산처) 도면 작성 기준에서도
분해도는 부품 간 관계를 명확히 하기 위해
위치·배열·조립 방향을 일관된 기준으로 표현해야 한다고 안내한다.
분해도 작성 시 반드시 포함해야 할 요소는 다음과 같다.
■ 각 부품의 상하·전후·좌우 위치 관계
■ 결합 순서를 나타내는 화살표·배치 방향
■ 구성요소별 독립된 도면부호 및 참조표기 일치성
분해도의 목적은 ‘조립 과정 설명’이 아니라
청구항에서 주장하는 결합구성의 기술적 근거 확보에 있다.
따라서 단순 나열형이 아닌,
조립이 실제로 어떻게 이루어지는지 기술적 맥락이 드러나는 배열이 필수다.
또한 내부 장치의 기능 흐름(동력 전달·기류·유체 이동 등)이 있는 경우
해당 경로가 조립 시 어떻게 연결되는지도
분해도에서 충분히 확인될 수 있어야 한다.
5-2. 기계·기구·장치 특허 분해도에서 결합부·작동부 명확화 포인트
기계·기구·장치 특허 분해도는
부품 결합부와 작동부의 연결 방식을 명확히 표시해야
신규성·진보성 판단에서 기술적 차별성을 설명할 수 있다.
특허청(지식재산처) 심사사례에서도 반복적으로 지적되는 오류는
결합 구조가 불명확해
실제 조립 방식과 작동 원리가 확인되지 않는 경우다.
분해도 작성 시 다음 사항을 반드시 점검해야 한다.
■ 결합부(볼트·핀·축 등)의 결합 방향·삽입 위치·지지 구조 표시
■ 작동부(기어·레버·캠·스프링 등)의 동작 경로 이해를 위한 간격 표현
■ 분리 가능한 부품에 대한 상하·좌우 위치 기준의 일관성 유지
분해도와 명세서 간 부호·구성요소 명칭이 불일치하면 청구항 해석이 제한되어
심사에서 불명확성(reason for objection)이 발생할 수 있다.
따라서 분해도는 단순한 조립 그림이 아니라
기술적 구조·작동 논리의 시각적 설명자료라는 점을 기준으로 작성해야 한다.
5-3. 기계·기구·장치 특허 분해도가 필수적인 기술 유형(기계 장치 중심)
분해도는 모든 특허에서 필수는 아니지만,
다음과 같은 기계·기구·장치 유형에서는
특허청(지식재산처) 심사에서도 반드시 요구되는 핵심 도면으로 취급된다.
필수 적용 기술 유형은 다음과 같다.
■ 내부 구조가 복잡하고 다수의 부품이 조립되는 장치
■ 회전·틀어짐·왕복 등 연속 동작 기반 기계 메커니즘
■ 동력 전달·압력 전달 등 부재 간 기능적 상호작용이 중요한 장치
■ 특히 모터 기반 장치, 감속기, 슬라이더 메커니즘,
■ 유압·공압 장치, 관절·힌지 기반 장치 등은
분해도가 없으면 구성의 차별점을 확인하기 어려워
신규성·진보성 판단에서 불리한 평가가 발생할 수 있다.
분해도는 단순한 ‘부품 나열’이 아니라
출원인이 주장하는 기술적 차별성이 실재함을 입증하는 구조 자료이며,
청구항 구성요소 간 결합관계를 시각적으로 제시하는 필수 도면이다.
기계·기구·장치 특허 출원에서 도면은 단순한 형상 표현이 아니라
기술적 구성과 작동 원리를 증명하는 핵심 심사자료다.
조립 관계, 내부 구조, 작동 메커니즘이 복잡한 기술일수록
도면 작성의 정확성과 일관성이 필수이므로
출원 전 전문 검토를 받는 것이 안전하다.
궁금한 점이 있다면 하앤유특허법률사무소에서
기계·기구·장치 특허 도면·명세서 작성 전 과정을
객관적 기준으로 안내해드릴 수 있다.
지금 바로 하앤유와 상담해보세요!
카카오톡 문의
☎️ 02) 6956-0870
✉️ ha@ha-yoo.com
하앤유특허법률사무소 대표 변리사와 1:1 무료 상담 ▼ 클릭!
하앤유 특허 등록 비용 안내 바로 가기 ▼ 클릭!
[특허신청하는 방법] 특허출원/특허등록/특허비용의 모든 것 ▼ 클릭!

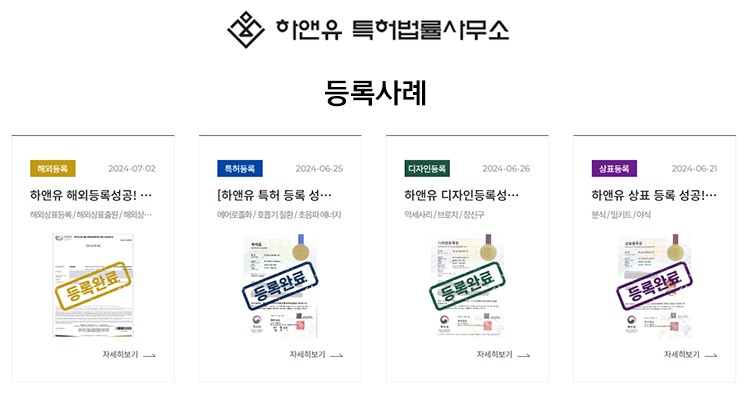

하앤유특허법률사무소 등록사례 보러가기 ▼ 클릭!
